3 Cách để bẻ ống thép luồn dây điện hiệu quả

Trong quá trình thi công và lắp đặt ống thép luồn dây điện sẽ có một số trường hợp cần bẻ hoặc uốn ống thép để phù hợp với thiết kế và kết cấu của công trình. Vậy, dụng cụ để bẻ ống thép gồm những loại nào, cách để bẻ ống thép luồn dây điện ra sao? Cùng theo dõi bài viết dưới đây để được giải đáp.

Hướng Dẫn Sử Dụng Dụng Cụ Bẻ Ống Thép Luồn Dây Điện Kiểu Chữ Z, Góc Vuông và OMEGA

Những dụng cụ thường dùng để bẻ ống thép luồn dây điện

Hiện nay có 2 nhóm dụng cụ để bẻ ống thép luồn dây điện là nhóm dụng cụ bằng tay và nhóm dụng cụ bằng máy. Cụ thể như sau:

Nhóm dụng cụ bẻ ống thép bằng tay

  • Dụng cụ bẻ ống thép luồn dây điện bằng sắt

  • Dụng cụ bẻ ống thép luồn dây điện bằng hợp kim nhôm.

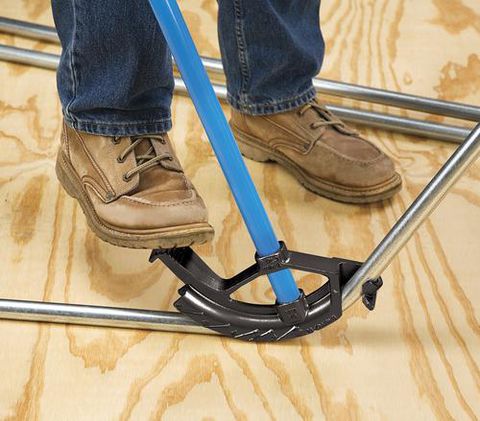

dụng cụ bẻ ống thép bằng tay



Nhóm dụng cụ bẻ ống thép bằng máy

  • Máy bẻ ống thép luồn dây điện cho ống luồn dây tiêu chuẩn Mỹ

  • Máy bẻ ống thép luồn dây điện cho ống luồn dây tiêu chuẩn Anh và Nhật Bản.

Cách sử dụng từng loại dụng cụ bẻ ống

Dưới đây là hướng dẫn cách sử dụng từng loại dụng cụ mà các bạn có thể tham khảo:

Dụng cụ bẻ ống bằng hợp kim nhôm

Có thể sử dụng cho nhiều loại ống với kích thước khác nhau. Dụng cụ này thích hợp bẻ các loại ống như:

  • Ống luồn dây điện EMT có kích thước từ ½ - 1 inch
  • Ống thép IMC có kích thước từ ½ - ¾ inch
  • Ống thép RSC có kích thước từ ½ - ¾ inch.

Dụng cụ bẻ ống bằng sắt

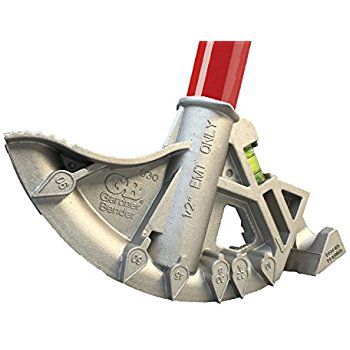

Dụng cụ bẻ ống bằng sắt

Là loại dụng cụ dùng để bẻ ống thép luồn dây điện chuẩn mỹ có kích thước: EMT ½ - 1 inch; IMC ½ -3/4 inch; RSC ½ -3/4 inch.

Dụng cụ bẻ ống bằng sắt rất phù hợp để bẻ ống thép IMC và ống RSC vì dụng cụ này cứng hơn so với dụng cụ bẻ ống bằng hợp kim nhôm.

Máy bẻ ống cho ống luồn dây điện tiêu chuẩn Mỹ

Đây là loại thiết bị dùng để bẻ ống EMT có kích thước  ½-1(1/4) inch ; ống IMC có kích thước 1- 1(1/4) inch hoặc ống RSC có kích thước ½-1(1/4) inch.

Máy bẻ ống cho ống luồn dây điện tiêu chuẩn Nhật và tiêu chuẩn Anh

Thiết bị này được sử dụng để bẻ ống thép luồn dây điện được sản xuất theo tiêu chuẩn Nhật Bản t: JIS C 8305 có đường kính ngoài từ 19-31mm.

Máy bẻ ống này có 3 kích cỡ để bẻ ống: 20mm, 25mm và 32mm.

Máy bẻ ống cho ống luồn dây điện



Những đặc điểm và ưu điểm của các dụng cụ bẻ ống thép luồn dây điện

+ Khi thực hiện cách để bẻ ống thép luồn dây điện bằng máy thì người dùng sử dụng lực ít hơn so với bẻ ống bằng dụng cụ cầm tay. Các loại máy bẻ ống có độ bền cao, bẻ được số lượng ống lớn.

+ Dụng cụ bẻ ống bằng nhôm được ưa chuộng hơn cả vì độ tiện lợi và giá thành rẻ, dễ dàng di chuyển.

+ Bộ dụng cụ bẻ ống bằng hợp kim nhôm gồm: dụng cụ bẻ ống, lò xo. Trên mỗi dụng cụ bẻ ống bằng nhôm đều có 2 mặt với các thông số: vạch đo độ, cần đặt ống, thước thủy và bàn đạp.

Các kiểu bẻ ống thép luồn dây điện thường gặp

  • Bẻ ống góc vuông 90 độ.
  • Bẻ ống chữ U (bẻ 2 góc 90 độ)
  • Bẻ ống kiểu omega
  • Bẻ ống chữ Z

Các kiểu bẻ ống thép luồn dây điện



Cách để bẻ ống thép luồn dây điện đơn giản

Dưới đây là hướng dẫn một số cách bẻ ống thép luồn dây điện phổ biến nhất hiện nay:

Cách 1: Bẻ ống bằng tay

Cách này áp dụng cho các loại ống thép luồn dây điện mỏng với đường kính tối đa là 1 inch. Lúc này, người thực hiện phải tạo một lực vừa đủ lên ống thép để ống không bị móp. Cách bẻ khá đơn giản, chỉ cần đặt ống thép vào dụng cụ bẻ ống và uốn ống cho đến khi điểm cần uốn nằm ở vị trí mũi tên của dụng cụ bẻ ống.

Cách 2: Bẻ ống bằng chân

Phương pháp bẻ ống thép luồn dây điện bằng chân chỉ thích hợp với kiểu bẻ chữ U hoặc kiểu bẻ góc vuông.

Bẻ ống bằng chân

Cách 3: Bẻ ống bằng máy

Đây là phương pháp hiện đại, tiết kiệm thời gian và sức lực hơn hai phương pháp trên. Người thực hiện không cần sử dụng bất cứ lực tác động nào. Bẻ ống bằng máy thích hợp với mọi loại ống thép.

Trên đây là hướng dẫn 3 cách để bẻ ống thép luồn dây điện. Chúc các bạn áp dụng thành công!
