Tổng hợp 35 tiêu chuẩn lắp đặt ống luồn dây điện cần biết

Tiêu chuẩn lắp đặt ống luồn dây điện như thế nào? Gồm có bao nhiêu quy định? Tất cả sẽ được chúng tôi liệt kê trong bài viết sau đây.

1. Tổng hợp các loại ống luồn dây điện đang lưu hành tại Việt Nam

1.1. Ống gen luồn dây điện

- Ống gen luồn dây điện thường được làm bằng nhựa PVC. Đây là vật liệu có khối lượng nhẹ, chi phí mua thấp. Hơn nữa, khi sử dụng loại ống này còn giúp chống cháy, ẩm, ăn mòn hiệu quả. Ngoài ra, chúng cò có đặc tính cách điện, chịu lực cao, chống chịu tia cực tím tốt. Ống gen có thể có nhiều kiểu độ dày khác nhau tùy mục đích dùng và vị trí lắp đặt như thế nào.

- Chú ý: Trong khi lắp đặt vì ống dẫn điện nên cần đưa ống nối đất. Nếu lắp nhiều hoặc theo kiểu ống song song dưới đất có thể dẫn tới những thay đổi về nhiệt độ. Từ đó, gây trục trặc cho hiệu suất cáp.

Xem thêm: Bảng giá ống ruột gà luồn dây điện

1.2. Ống luồn dây điện vuông

Ống luồn dây điện vuông

- Ống gen luồn dây điện vuông còn gọi là ống luồn dây điện dẹt, nó được sản xuất bằng nhựa. Loại ống này mang khả năng chống cháy, chống ẩm, ăn mòn, cách điện tốt và chịu lực tương đối cao.

- Máng luồn dây điện thường làm bằng nhựa, có thể được gắn trên tường hoặc làm âm. Loại ống này hay được dùng để thi công với điện thế nhẹ hoặc một vài công trình dân dụng khác.

1.3. Ống gen điện ruột gà

Ống gen điện ruột rà là ống được làm từ nhựa PVC, có khả năng đàn hồi, cuộn chặt lại mà không khiến người thực hiện phải tốn quá nhiều sức lực hoặc làm tổn hại tới bề mặt tường của các công trình. Ống gen điện ruột gà khi uốn cong không lo bị méo, giảm được tối đa thời gian lắp đặt ở những địa hình khó, không tốn quá nhiều linh kiện cũng như chi phí bỏ ra.

Ống luồn dây điện đàn hồi chống cháy thường hay được dùng lẫn với những phụ kiện khác của ống cứng, được ứng dụng cho thi công thiết kế điện nhẹ. Đặc biệt, chúng phù hợp với việc nắp nổi hoặc những nơi địa hình khó lắp như: Đường gấp khúc, uốn lượn hoặc dùng cho máy móc có tính chất rung do phải di chuyển liên tục.

1.4. Ống thép luồn dây điện EMT

Ống thép luồn dây điện EMT là loại ống được làm bằng thép , nhẹ và giá cũng rẻ hơn so với những dòng ống khác như IMC, RSC, EMT. Những năm gần đây, có thể thấy rằng, ống EMT khá phổ biến, được dùng trong thi công nhà ở.

Ống thép luồn dây điện EMT

1.5. Ống thép luồn dây điện IMC

Ống luồn dây điện IMC có bờ thành dày trung bình, nhẹ hơn khoảng 1/3 so với ống RSC. Phía bên ngoài có phủ thêm lớp kẽm, bên trong lại phủ lớp chống ăn mòn dưới dạng hữu cơ.

1.6. Ống luồn dây điện mạ kẽm RSC

Ống luồn kim loại cứng thường được làm từ loại thép không gỉ mạ kẽm nhúng nóng ở ngoài thân. Chúng mang khối lượng nặng, dày nhất trong 3 loại ống chuẩn của Mỹ. Nó hay được ứng dụng ở những công trình công nghiệp nặng do sở hữu khả năng chống ăn mòn tốt. Song, giá thành lại cực cao. Thường thì, ống RSC có sẵn những kích thước từ 1/2 đến 6 inch.

1.7. Ống thép điện BS 31:1940

Ống thép điện có tiết diện tròn thường được ứng dụng rất phổ biến ở những công trình xây dựng theo chuẩn Anh Quốc. Đây là loại ống có độ dày thành ở mức trung bình, ren răng được. Ống BS 31:1940 có đến 5 kích thước, dao động từ 19-50 mm.

1.8. Ống thép luồn dây điện G.I BS 4568:1970

Ống thép hay được sản xuất dựa trên tiêu chuẩn BS 4568:1970. Nó thường có kích thước cũng như đường kính ứng với loại ống BS 31:1940. Thông thường, loại ống này hay sử dụng để thay thế ống thép luồn với dây diện. Chúng được dùng khá phổ biến tại thị trường Úc, Anh, EU...

1.9. Ống thép mạ kẽm luồn dây điện BS 4568:1970 class 4

Dòng ống thép mạ kẽm luồn dây điện BS 4568:1970 class 4 cải tiến hơn so với classic 3 khi có thành dày, ren răng được. Đây là loại ống được dùng chuyên biệt trong những công trình công nghiệp nặng hoặc đang ở môi trường rất khắc nghiệt. Ví dụ như: Nhà máy nhiệt điện, nhà máy lọc dầu hoặc sử dụng ở khu vực ngoài trời.

Xem thêm: Giá nhựa đường khô bao nhiêu trên thị trường?

1.10. Ống G.I BS EN 61386–21:2004

Ống G.I BS EN 61386-21:2004 là một trong những mẫu ống thép luồn dây diện hiện đại nhất hiện nay, được làm dựa theo tiêu chuẩn của Anh Quốc. Loại ống thép này có kích thước, đường kính, chiều dài cũng như độ dày tương đương với mẫu BS 4569:1970 phiên bản classic 3.

1.11. Ống kẽm luồn dây điện IEC 61386–21:2002

Tại Việt Nam hiện nay, ống kẽm luồn dây điện IEC 61386–21:2002 hiện còn khá mới. Tên của ống được lấy dựa trên việc thiết bị này đáp ứng nhu cầu cao từ Ủy ban kỹ thuật điện quốc tế. Chúng có kích thước, chiều dài cũng như đường kính tương đương với mẫu BS 4569:1970 phiên bản classic 4. Loại ống này hay được sử dụng trong những công trình nặng hay có môi trường khắc nghiệt.

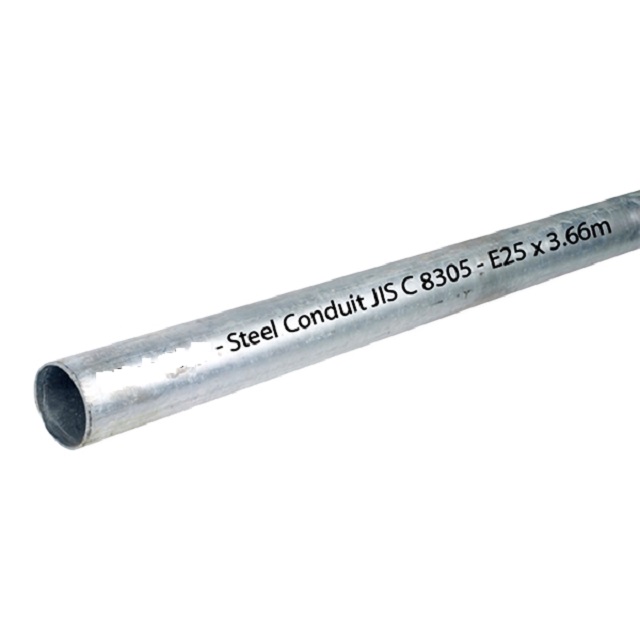

1.12. Ống thép bọc dây điện JIS C 8305 loại E

Ống thép bọc dây điện JIS C 8305 loại E là loại chuẩn ống của Nhật, được dùng khá phổ biến trong những công trình do Nhật là nhà thầu. Mẫu ống này trơn, có thành khá mỏng, ít ren răng, nhìn tương tự như ống thép bọc dây điện EMT.

Ống luồn dây điện bằng thép JIS C 8305 loại G

1.13. Ống cách điện JIS C 8305 loại C

Ống cách nhiệt JIS C 8305 loại C được biết tới là loại ống trung, ren răng được. Các ống cũng như phụ kiện thường được liên kết với nhau thông qua các khớp ren. Những đường kính của nó tương ứng với ống cách điện BS31, BS 4568. Nó hay được ứng dụng cho những khu vực có độ va đập cơ khí cao, các công trình xây dựng công nghiệp và dân dụng.

1.14. Ống luồn dây điện bằng thép JIS C 8305 loại G

Ống luồn dây điện bằng thép JIS C 8305 loại G có thành ống khá dày, đường kính thì tương tự như ống IMC. Tuy nhiên, chúng có ứng dụng phổ biến, nhiều hơn.

1.15. Ống Inox 304

Ống inox thường dùng để ngăn chặn việc bị ăn mòn khi sử dụng tại những vùng nhiều nước, muối, dễ bị ăn mòn. Loại ống này hay được dùng trong nhà máy, nơi gần biển, có hơi muối.

1.16. Ống ruột gà lõi thép

Ống ruột gà lõi thép còn được biết với tên FMC. Đây là loại ống dẫn mềm, dẻo, được dùng trong những nhà tòa nhàm bãi đỗ xe. Nó phù hợp để dùng ở nơi khô ráo, không thể lắp được dòng ống cứng. Chúng vẫn đáp ứng việc bảo vệ dây diện trong khi đàn hồi tốt.

1.17. Ống luồn dây điện mềm kín nước

Ống luồn dây điện mềm kín nước là loại ống ruột gà lõi thép được dùng để bọc dây cáp tốt nhất. Thiết bị này vẫn có tính linh hoạt nhưng chống chịu nước cực hiệu quả.

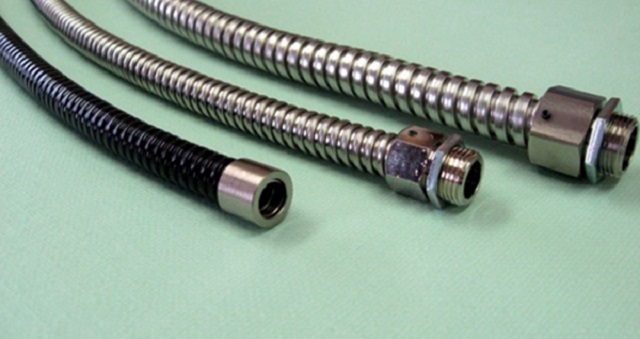

1.18. Ống ruột gà chống cháy bọc INOX

Đây là loại ống có lớp bảo vệ chống thấm nước bằng nhựa cùng khả năng chống cháy nổ nằm ở lớp ngoài cùng. Loại ống này có thể chống cháy, chống thấm cũng như va đập nhằm uốn được cho cong bất cứ loại hình nào một cách dễ nhất.

Hiện nay, mẫu ống này được ứng dụng nhiều trong môi trường dễ cháy nổ, chống va đập tốt.

Ống ruột gà chống cháy bọc INOX

Xem thêm: Ứng dụng của ống nhựa mềm lõi thép

2. Tiêu chuẩn lắp đặt ống luồn dây điện mà các kỹ sư cần biết

Tiêu chuẩn lắp đặt ống luồn dây điện gồm có 35 quy định. Cụ thể là:

1. Phải áp dụng hệ thống ống luồn dây điện kim loại cứng để bảo vệ cáp ở khu vực sản xuất, bổ sung cho hệ thống khay cáp.

2. Hệ thống ống phải được lắp đặt hoàn chỉnh trước khi luồn cáp vào ống. Vì mục đích này trong ống luồn dây phải có sẵn dây mồi để kéo cáp vào ống. Tiêu chuẩn này không bắt buộc đối với hệ thống ống luồn dây đặt trong kết cấu bê tông đúc sẵn.

3. Đối với hệ thống ống luồn dây điện đặt trong kết cấu bê tông đúc sẵn, dây và cáp có thể được luồn sẵn trước khi đổ bê tông, nhưng phải có biện pháp bảo vệ các đầu ống không để vữa hoặc bê tông lọt vào trong ống. Đồng thời phải bảo vệ các đầu dây thò ra ngoài miệng ống không bị đứt gãy.

4. Đối với hệ thống ống luồn dây điện đặt trong kết cấu bê tông đúc sẵn không được để ống hoặc cáp chịu tác dụng của sức căng cơ học nảy sinh trong quá trình lắp đặt và đổ bê tông.

5. Trước khi đổ bê tông trùm lên các ống luồn dây, các ống này phải được cố định sao cho chiều dày của bê tông sau khi đông kết bao bọc quanh tiết diện ống luồn dây tại bất kỳ điểm nào cũng không nhỏ hơn 15 mm.

6. Tổng tiết diện của cáp hoặc dây điện luồn điện trong ống đặt sẵn trong bê tông không được vượt quá 40% tiết diện ống luồn dây.

7. Phải cố định vững chắc tuyến ống cứng bằng kẹp ôm hoặc bằng phương pháp khác đã được phê duyệt sau mỗi cự ly không lớn hơn 2 m đối với ống luồn dây kim loại và không lớn hơn 1 m đối với ống luồn dây PVC cứng.

8. Ống thép luồn dây điện và phụ kiện đặt trong môi trường ẩm thấp, không khí có tính ăn mòn, phải được mạ kẽm nóng hoặc sơn phủ bằng vật liệu chống gỉ và chống ăn mòn.

9. Ống thép luồn dây điện có chiều dài liên tục phải có ren ở hai đầu miệng ống.

10. Miệng ống để hở phải được trang bị một đoạn ống lót có êcu hãm hoặc một đoạn ống loe miệng để không làm hỏng cách điện của cáp. Nếu đầu ống để hở nằm lọt trong một máng bao che thì dùng đoạn ống lót, còn nếu đầu ống để hở nhô ra ngoài thì sử dụng đoạn ống miệng loe.

11. Số cút ống luồn dây điện trên một tuyến ống phải hạn chế sao cho tổng số góc ở tất cả các cút ống không được vượt quá 4 góc vuông. Khi gặp trở ngại, có thể nới rộng bán kính cong của cút ống để tạo thuận lợi cho việc lắp đặt. Góc của cút ống luồn dây không được nhỏ hơn 90°. Khi uốn ống không được làm thu nhỏ đường kính trong của ống.

12. Ống luồn dây của cáp trung áp phải dễ nhận biết nhờ màu sắc tương phản và phải treo biển cảnh báo.

13. Ống luồn dây kim loại phải đảm bảo tính liên tục về điện. Ống luồn dây kim loại phải được tiếp đất và được nối vào dây tiếp đất gần nhất.

14. Khi lắp đặt ống, phải thực hiện các biện pháp ngăn chặn nước xâm nhập.

15. Trước khi luồn cáp, phía trong ống luồn dây phải được làm sạch kỹ. Phải sử dụng dây mồi để kéo cáp trong ống, tuy nhiên không được dùng dầu mỡ hoặc vật liệu bôi trơn khi kéo cáp qua ống vì như vậy có thể làm hỏng cách điện của cáp.

16. Trên tuyến ống dài ở những khâu thu hẹp phải bù trừ co dãn nhiệt bằng mối nối co dãn.

17. Khi đặt tuyến ống luồn dây cần chọn vị trí các hộp nối và các phụ kiện thuận tiện cho việc tiếp cận sửa chữa.

18. Chỉ được dùng ống luồn dây và phụ kiện bằng vật liệu không cháy để bảo vệ:

– Cáp cấp nguồn cho thiết bị báo cháy, chữa cháy, thiết bị sơ tán người và thang máy.

– Cáp đặt trong vùng dễ cháy.

19. Ống và cáp điện vào các thiết bị phải bố trí các gioăng đệm chống chất lỏng theo đường ống vào thiết bị.

20. Các gioăng đệm của các phụ kiện ống phải chống được tác dụng ăn mòn của các vật liệu tiếp cận với chúng.

21. Các ống nhựa luồn dây điện đặt nổi trong các khu vực không có tác dụng ăn mòn có thể là ống cứng có phụ kiện không ren.

22. Các ống luồn dây Polyetylen đặt chìm trong tường gạch trát vữa xi măng hoặc thạch cao ở các văn phòng hoặc khu vực tương tự phải được cố định sao cho bề mặt phía ngoài của ống còn sâu hơn mặt tường hoàn thiện ít nhất 15 mm.

23. Các mối nối ống luồn dây kim loại có ren phải có vòng đệm bằng vật liệu dẫn điện có tác dụng chống ăn mòn và không có hại cho cách điện của cáp.

24. Các ống luồn dây ngoài trời phải là ống nhựa PVC luồn dây điện hoặc ống thép mạ kẽm luồn dây điện nhiệt đới hóa.

25. Cút luồn dây cứng phài có bán kính cong (ứng với cung uốn trong) đủ lớn để cáp bên trong ống được uốn theo quy định tại bảng dưới đây, nhưng trong mọi trường hợp không được nhỏ hơn 2,5 lần đường kính ngoài của ống.

26. Lỗ xả nước đọng của hệ thống ống luồn dây không kín phải đặt ở điểm thấp nhất tại những nơi có độ ẩm ngưng tụ.

27. Trong thời gian thi công, các lỗ hở tạm trong hệ thống ống đi dây phải được nút kín hoặc được đậy kín cẩn thận nhằm ngăn ngừa sự xâm nhập của ẩm mốc, vật lạ.

28. Miệng của những đoạn ống ngắn xuyên qua tường dẫn cáp vào nhà, phải được bịt kín bằng vật liệu không cháy và không có hại cho cách điện của cáp.

29. Giá đỡ ống luồn dây điện phải được đặt nhờ các bộ phận cố định của kết cấu xây dựng có sẵn.

30. Các ống luồn dây dự phòng, phải được đặt gần chỗ nối cáp vào thiết bị để cho việc đặt cáp trong tương lai được dễ dàng.

31. Chỉ được đặt hộp nối cáp cho tuyến ống luồn dây điện chôn dưới đất khi có văn bản thỏa thuận của kỹ sư phụ trách giám sát thi công phần điện của chủ đầu tư.

32. Vít, bu lông và phụ kiện để bắt chặt ống luồn dây phải được kỹ sư phụ trách giám sát thi công phần điện của chủ đầu tư phê duyệt trước khi sử dụng. Không được sử dụng gỗ để cố định ống luồn dây và chỉ được dùng khoan điện hoặc khoan khí nén để khoan lỗ phục vụ việc cố định luồn dây.

33. Chỉ được khởi công đặt tuyến ống khi đã xác định được vị trí tuyến ống dựa theo bản vẽ của cơ quan tư vấn thiết kế.

34. Khi cắt ống luồn dây phải cắt thẳng góc với trục của ống.

35. Trước khi lắp đặt, ống và phụ kiện phải qua kiểm tra để bảo đảm không có khuyết tật về điện và cơ:

– Kiểm tra bằng mắt về sức bền, độ rắn chắc, chất lượng đường hàn và mối nối, lớp sơn phủ, mạ kẽm v.v…

– Kiểm tra về tính liên tục về điện của ống thép luồn dây điện.

Như vậy, chúng tôi vừa chia sẻ tới bạn đọc về: 35 tiêu chuẩn lắp đặt ống luồn dây điện cần biết. Mong rằng, bạn sẽ có thêm nhiều thông tin hay, hữu ích sau khi đọc xong bài viết này.
